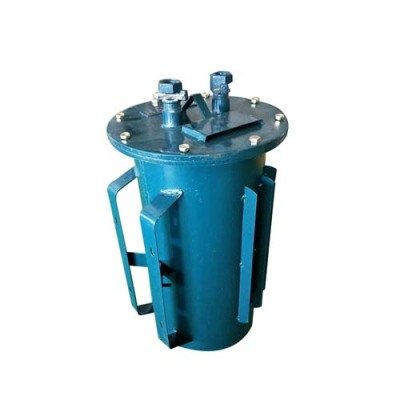

襄樊防爆矿用变压器公司定制
从变压器的工作原理可知，电流从一次绕组进去，从二次绕组流出。由于输入的交流电的电流方向不断改变，就会产生一个和电流同步变化的磁场。由于磁场的大小与方向不断改变，从而在次级线圈内感应出电流来。因为在每一圈线圈上的电压都相等，所以，次级线圈圈数越多，从次级线圈输出的电压就越高。
式中:E--感应电势有效值m--主磁通大值由于二次绕组与一次绕组匝数不同，感应电势E1和E2大小也不同，当略去内阻抗压降后，电压1和2大小也就不同。当变压器二次侧空载时，一次侧仅流过主磁通的电流（Í0），这个电流称为激磁电流。当二次侧加负载流过负载电流2时，也在铁芯中产生磁通，力图改变主磁通，但一次电压不变时，主磁通是不变的，一次侧就要流过两部分电流，一部分为激磁电流0，一部分为用来平衡2，所以这部分电流随着2变化而变化。当电流乘以匝数时，就是磁势。
指变压器次级开路时，在初级测得功率损耗。主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗（铜损），这部分损耗很小。指次级功率P2与初级功率P1比值的百分比。通常变压器的额定功率愈大，效率就愈高。表示变压器各线圈之间、各线圈与铁芯之间的缘性能。缘电阻的高低与所使用的缘材料的性能、温度高低和潮湿程度有关.变压器工作原理单相变压器有两个线圈共同绕在一个闭合铁芯上，如右图所示，其中与电源相连的线圈称为原边线圈，与原边线圈相关的各量的标示符号均在右下角标注以角码1，如U1、I1等，与负载项链的线圈称为副边线圈，相关度额各量的标示符号均在右下角标注角码2，如U2、I2等。
变压器通常采用硅钢材料的铁芯作为主磁路。这样可以使线圈中磁场更加集中，变压器更加紧凑。电力变压器的铁芯在设计的时候保达到磁路饱和，有时需要在磁路中设计一些气隙减少饱和。实际使用的变压器铁芯采用薄，电阻较大的硅钢片叠压而成。这样可以减少每层涡流带来的损耗和产生的热量。电力变压器和音频电路有相似之处。典型分层铁芯一般为E和I字母的形状，称作“EI变压器”。这种铁芯的一个问题就是当断电之后铁芯中会保持剩磁。当再次加电后，剩磁会造成铁芯暂时饱和。对于一些容量超过数百瓦的变压器会造成的严重后果，如果没有采用限流电路，涌流可造成主熔断器熔断。更严重的是，对于大型电力变压器，涌流可造成主绕组变形、损害。
