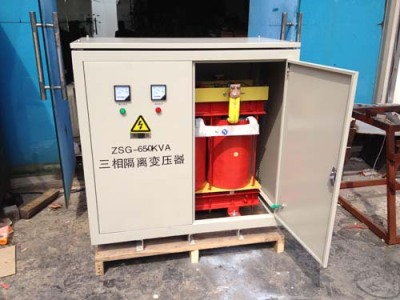

广州三相变压器图片
内屏蔽连续式线圈在结构上有两段跨接、四段跨接、八段跨接和分段连接等形式。铁心也是电力变压器的重要组成部件，它由高导磁的硅钢片叠积，然后用钢夹件夹紧或用玻璃丝带绑扎而成。电力变压器用的硅钢片是0.3~0.5mm厚的冷钆硅钢片，目前国内只有武汉钢铁厂和上海宝钢能生产这种冷钆硅钢片。但是，大型变压器用的硅钢片还要从日本。单相二柱式铁芯，用于各种单相变压器。单相段柱旁軛式铁芯，用于高压大容量单相变压器。
变压器的结构:变压器由铁芯或(铁芯)和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。它可以变换交流电压、电流和阻抗。
广州三相变压器图片
答:变压器的正常过负荷能力以不牺牲变压器正常寿命为原则，即在整个时间间隔内变压器缘老化率小于或等于1。同时还规定过负荷期间绕组热点的温度不得超过140。C，上层油温不得超过95。C，变压器大过负荷不得超过额定负荷的50％。当系统发生事故时，不间断供电是首要任务，变压器缘老化加速是次要的，所以事故过负荷和正常过负荷不同，它是以牺牲变压器寿命为代价的。但事故过负荷时绕组热点的温度不得超过140。C，负荷电流不得超过额定值得两倍。
广州三相变压器图片
YNd，Dyn，YNyd 或 YNy+d+d 表示此绕组仅作平衡绕组用而不接负载。d 表示此绕组既作平衡绕组又可接负载。在有中点引出的绕组中有零序电流时，在角接绕组有补偿此电流的循环电流。零序阻抗是很低的，约等于绕组间正序短路阻抗。Yzn 或 ZNy在曲折接法绕组中的零序电流会在每个铁心柱上两个线圈中作安匝平衡，且有低的零序阻抗值。不同接法的组合能否采用与铁心结构有关，常用的铁心有:单相铁心、三相三柱、三相五柱、三相壳式、三相七柱壳式等。对单相铁心组成的三相组变压器、三相五柱与各种壳式铁心三相变压器都不能采用 Yyn、YNyn 接法。
