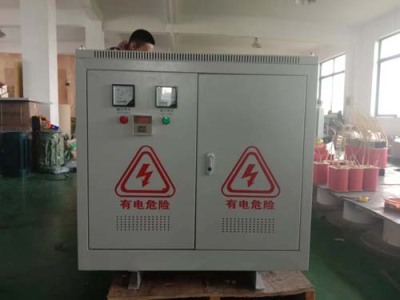

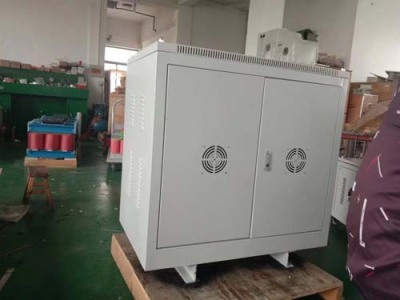

攀枝花单相变压器图片
吸湿器又称呼吸器，内部充有吸附剂，为硅胶式活性氧化铝，其中常放入一部分变硅胶，当由兰变红时，表明吸附剂已受潮，干燥或更换。净油器又称过滤器，净油缸内充满吸附剂，为硅胶式活性氧化铝等，当油经过净油器与吸附剂接触，其中的水份、酸和氧化物被吸收，使油清洁，延长油的使用年限。防爆管安装在变压器箱盖上，作为变压器内部发生故障时，油箱内产生高压力的释放保护。现代大型变压器已采用压力释放阀代替气道。当变压器内部发生故障压力升高，压力释放阀动作并接通触头报警或跳闸。
在交流电路中，将电压升高或降低的设备叫变压器，变压器能把任一数值的电压转变成频率相同的我们所需的电压值，以满足电能的输送，分配和使用要求。
例如发电厂发出来的电，电压等级较低，必须把电压升高才能输送到较远的用电区，用电区又必须通过降压变成适用的电压等级，供给动力设备及日常用电设备使用。
攀枝花单相变压器图片
变压器并联运行连接组别不同有何后果？答:将不同连接组别的变压器并联运行，二次侧回路将因变压器各副边电压不同而产生电压差ΔU2，因在变压器连接中相位差总量是30°的倍数，所以ΔU2的值是很大的。如并联变压器二次侧相角差为30°时，ΔU2值就有额定电压的51.76%，若变压器的短路电压Uk=5.5%，则均衡电流可达4.7倍的额定电流，可能使变压器烧毁。较大的相位差产生较大的均衡电流，这是不允许的。故不同组别的变压器是不能并列运行的。
攀枝花单相变压器图片
三相三柱铁心变压器可以采用 Yyn、YNyn 接法。正序和负序磁通分量在铁心中可成回络，而零序磁通从轭到轭通过外部空间形成回络，磁阻很高。当电压中有零序分量时，就有较高激磁电流(因零序激磁阻抗较小，但阻抗是非线性的，与零序电压分量有关)。在单相铁心组成的三相组变压器、三相五柱与各种壳式铁心变压器中零序磁通可在低磁阻的旁轭中通过，相当于正序电压有相当高的激磁阻抗。零序磁通不能在旁轭中饱和。饱和后，电感下降，导致有尖顶畸变电流。对这些铁心，变压器中应有一 D 接绕组。
