调压器基本特性:P1变化将引起P2的变化,我们常把这种关系称之为调压器的压力特性。压力特性好的调压器其抗P1干扰的能力强。为了要减小P1变化对P2的干扰,可以减小阀口直径,增大皮膜有效面积,增大杠杆比。但是其作用是有限的,应用也是有限制的。所以通常采用的办法是用平衡阀芯或双阀座来解决，平衡前压对后压的影响。流量Q变化将引起P2的变化，我们常把这种关系称之为调压器的流量特性，流量特性好的调压器其抗Q流量干扰能力强。当压力(P1)不变的情况下。流量Q发生变化的原因是阀瓣与阀座的距离(就是我们常说的阀口的开度)变化的结果，因此簿膜的工作位置要发生变化；弹簧的工作高度也发生了变化。为了改善流量特性,首先我们想到的是,减小弹簧刚度或减小薄膜的有效面积的变化。在设计调压器时控制弹簧的刚度，所以经常用户要求我们提供一种调节范围大的弹簧时，常常无法办到的原因。所以对于不同的出口压力我们宁愿采用不同的弹簧去解决。对于薄膜常让它工作在较低的位置，因为薄膜处于低位时其有效面积较大，而且在这一工作区时有效面积变化较小；必要时还要采用滚动薄膜，滚动薄膜的特点是在一定的行程内其有效面积基本保持一致。

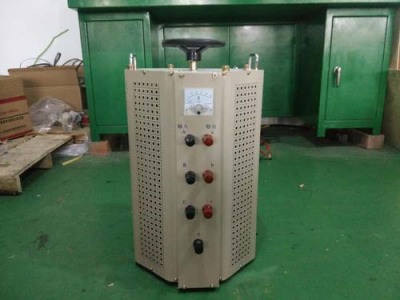

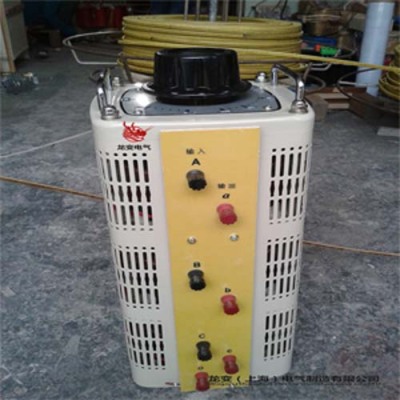

调压器顾名思义就是调节电压的，又叫电压调整器，一般用于科研、实验、检测、加热保温、软启动等场合，给负载提供不同的电压，并且电压可以在通电的情况下线性调节。小型调压器都是接触式的，容量一般在30KVA以下，单相220V输入，0-250V输出；三相380V输入，0-420输出。
调压器称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接,构成自耦变压器形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。动线圈借传动机构可改变位置，从而可调节输出电压U2。改变动线圈与主线圈、辅助线圈之间的相对位置，则后两线圈的阻抗随之而变，电源电压U1即按阻抗大小分配于主、辅两线圈上。当动线圈与主线圈重合时，主线圈的阻抗为小，而辅助线圈的阻抗为大，这样，U2小；反之，当动线圈重合于辅助线圈时，U2为大。当动线圈自上而下逐渐移动,U2即可从0逐渐增至大值。
幸运的是，有一些额外的位，有一个方法'劫持'一个正常的调节器和增加目前的产品。大多数的修改包括在调节器上插入一个旁路晶体管，如下图所示，用输入驱动基。可调调节器使用三端稳压器是愉快和简单的，但是如果你想要10.5V或13V这样的非标准输出电压呢？当然，固定的调节器或多或少会被劫持，但必要的电路复杂，超出了简单的首要目标。现有的设备可以为我们完成这项工作，其中LM317是常见的。LM317就像其他线性调节器一样，有输入和输出引脚，只是有一个引脚名为“调整”而不是一个接地引脚。该管脚的作用是通过分压器的输出接收输入，使该管脚处于1.25V的电压，我们可以通过改变电阻值来获得各种电压。该数据表还指出，“消除了保持的几个固定电压”，但这只适用于，当然，如果你能负担得起这两个电阻。这种可调稳压器的一个优点是，它们也可以作为连续电流源，只需稍微改变一下配置。调节器的目的是在整个输出电阻中保持恒定的1.25V电压，从而通过在输出引脚上连接一个电阻，将调整引脚连接到电阻器的另一端来保持输出端的恒定电流，如图所示。对于二管激光器组，这种简单的电路常见。
