额定电压伏数。分别标明初级线圈的端电压和次级线圈的端电压(不接负载时)值。注意三相变压器的端电压指线电压U线值。额定电流安培数。指在额定容量和允许温升条件下，初级线圈和次级线圈允许长期通过的线电流I线值。电压比。指初级线圈额定电压与次级线圈额定电压之比。接线方式。单相变压器高低压各一组线圈，只供给单相使用，三相变压器则有Y/△式。 除以上技术数据外，还有变压器的额定频率、相数、温升、变压器的阻抗百分比等。
在日常接触的电子产品中，我们都能发现有一大坨的磁芯元器件，其中就有开关电源的心脏-开关变压器。现在生活里的电子产品，对产品外观超小、超薄的要求越来越苛刻，而作为这些电子产品能量源心脏的高频开关电源，就具有效率高，温度好和体积小等优点。

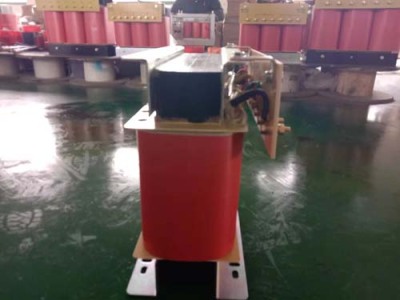

淄博变压器图片
变压器是利用电磁感应的原理来改变交流电压和电流的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。下图是几种不同外形的变压器。变电压:提高或降低电压，将发电机发现出的前经过升压、输送、降压过程，将电压变换成居民或工业使用的电压等级。变电流:变电压的同时改变电流的大小隔离:将用户系统和供电系统进行隔离，起到缩小事故范围的作用。油浸式变压器:用变压器油作为缘介质和冷却介质的变压器，铁芯和线圈浸在缘油中。

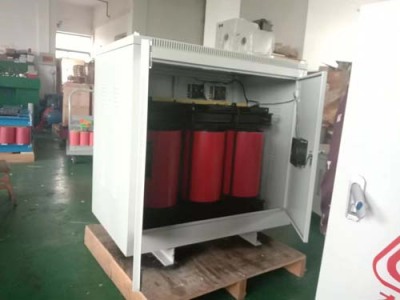

淄博变压器图片
变压器空载运行中，Yyn0 接线组别高压侧为“Y”接线，激磁电流为正弦波。由于变压器磁化曲线的非线性，铁芯磁通为平顶波，含有三次谐波成分较大，对于三芯柱铁芯配变，奇次磁通无通路，只有通过空气隙、箱壁、夹紧螺栓形成通路，这样就增加了磁滞及涡流损耗；Dyn11 接线中，奇次谐波电流可在高压绕组内环流，这样铁芯中的磁通为正弦波，不会产生前者的损耗。同容量的配变空载损耗 Dyn11 接线比 Yyn0 接线可减少10%。负载运行中，若二次侧负载不对称，各项均有零序电流，其值为中线电流的1/3，零序电流在配变铁芯中产生零序磁通，Yyn0 接线的配变高压侧没有零序电流与之去磁，零序磁通在变压器铁芯柱中无通路，只能通过空气隙、箱壁、夹紧螺栓形成回路，产生附加损耗，鉴于此，大容量变压器不宜采用 Yyn0 接线，大容量 1800kVA，并规定 Yyn0 接线变压器中性线电流不应超过低压侧额定电流的 25%；Dyn11 接线中，一次绕组的零序电流可以在绕组内环流，反过来可削弱二次绕组的零序磁通，不致使零序磁通造成配变的过热，因此中性线电流几乎可达相线电流值（一般能达到相线电流的 80%），规程规定 Dyn11 接线变压器中性线电流不应超过低压侧额定电流的 40%，所以 Dyn11 接线能使配变容量尽可能得到充分利用，同时也降低了损耗，同容量的配变负载损耗 Dyn11 接线比 Yyn0接线可减少 20%。
