另有电流之比I1/I2=N2/N1电功率P1=P2注意上面的式子只在理想变压器只有一个副线圈时成立，当有两个副线圈时P1=P2P3,U1/N1=U2/N2=U3/N3,电流则须利用电功率的关系式去求,有多个时依此推类。B.变压器的效率:在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η=(P2÷P1)x100%式中η为变压器的效率;P1为输入功率，P2为输出功率.
当一个交流电压( V1)供应至初级绕组的线圈时，由于交流电的强度和极性是不停地正、负交替变化，因此初级绕组的线圈所产生的磁力线数目也不停改变。由于磁场强度的不断变化，促使缠绕在同一铁芯上的另一端线圈产生感应电动势V2。变压器是无法变换直流电压，这是由于磁场必须有变化才能使次级绕组产生感应电压

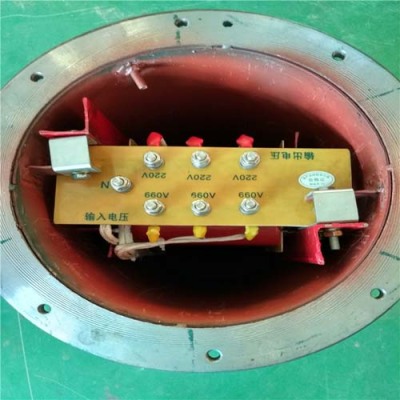

表明变压器两侧绕组连接方式及对应线电压相位关系的标志，称为变压器的连接组别。连接组标号由字母和数字两部分组成。前面的字母自左向右依次表示一、二次绕组的连接方式，大写字母表示一次绕组的接线方式，小写字母表示二次绕组的接线方式。Y或y为星形接线，D或d为三角形接线。由于Y连接时还有带中性线和不带中性线两种，不带中性线则不用符号表示，带中性线则在字母Y后面加字母n表示。后面的数字表示组别数，可以是0～11之间的整数，它代表二次绕组线电压对一次绕组线电压相位移的大小，该数字乘以30°即为二次绕组线电压滞后于一次绕组线电压相位移的角度数。0表示一、二次绕组对应线电压是同相位。这种相位关系通常用“时钟表示法”加以说明，即用一次绕组线电压相量作为分针，固定指在时钟12点的位置，二次绕组的线电压相量作为时针，它所指示的时数即为变压器绕组的组别数。
绕组是变压器的电路部分，用来传输电能，一般分为高压绕组和低压绕组。接在较高电压上的绕组称为高压绕组;接在较低电压上的绕组称为低压绕组。从能量的变换传递来说，接在电源上，从电源吸收电能的绕组称为原边绕组（又称一次绕组或初级绕组）;与负载连接，给负载输送电能的绕组称副边绕组（又称二次绕组或次级绕组）。绕组一般是用缘的铜线绕制而成。高压绕组的匝数多、导线横截面小;低压绕组的匝数少、导线横截面大。为了变压器能够的运行以及有的使用寿命，对绕组的电气性能、耐热性能和机械强度都有一定的要求。绕组是按照一定规律连接起来的若干个线圈的组合。根据高压绕组和低压绕组相互位置的不同，绕组结构型式可分为同心式和交叠式两种。同心式绕组是将高压绕组和低压绕组同心地套装在铁心柱上。为了缘方便，低压绕组紧靠着铁心，高压绕组则套装在低压绕组的外面，两个绕组之间留有油道。油道一是作为绕组间的缘间隙;二是作为散热通道，使油从油道中流过冷却绕组。在单相变压器中，高、低压绕组均分为两部分，分别套装在两铁心柱上，这两部分可以串联或并联;在三相变压器中属于同一相的高、低压绕组套装在同一铁心柱上。同心式绕组的结构简单、制造方便，心式变压器一般都采用这种结构。交叠式绕组是将高压绕组和低压绕组分成若干线饼，沿着铁心柱交替排列而构成。为了便于缘和散热，高压绕组与低压绕组之间留有油道并且在上层和下层靠近铁轭处安放低压绕组。交叠式绕组的机械强度高，引线方便，壳式变压器一般采用这种结构。
