焦作变压器原理

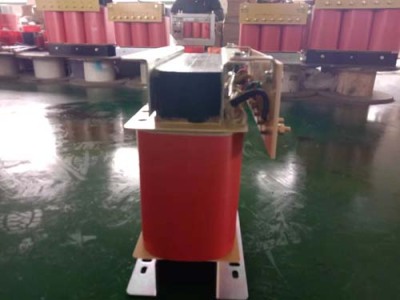

变压器是利用电磁感应的原理来改变交流电压和电流的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。下图是几种不同外形的变压器。变电压:提高或降低电压，将发电机发现出的前经过升压、输送、降压过程，将电压变换成居民或工业使用的电压等级。变电流:变电压的同时改变电流的大小隔离:将用户系统和供电系统进行隔离，起到缩小事故范围的作用。油浸式变压器:用变压器油作为缘介质和冷却介质的变压器，铁芯和线圈浸在缘油中。
变压器设计有哪些类型？
按相数分有单相和三相变压器
按用途分有电力变压器，专用电源变压器，调压变压器，测量变压器(电压互感器、电流互感器)，小型电源变压器(用于小功率设备)，安全变压器.
按结构分有芯式和壳式两种。线圈有双绕组和多绕组，自耦变压器。
按冷却方式分有油浸式和空气冷却式。
焦作变压器原理
三相三柱铁心变压器可以采用 Yyn、YNyn 接法。正序和负序磁通分量在铁心中可成回络，而零序磁通从轭到轭通过外部空间形成回络，磁阻很高。当电压中有零序分量时，就有较高激磁电流(因零序激磁阻抗较小，但阻抗是非线性的，与零序电压分量有关)。在单相铁心组成的三相组变压器、三相五柱与各种壳式铁心变压器中零序磁通可在低磁阻的旁轭中通过，相当于正序电压有相当高的激磁阻抗。零序磁通不能在旁轭中饱和。饱和后，电感下降，导致有尖顶畸变电流。对这些铁心，变压器中应有一 D 接绕组。
焦作变压器原理
电压互感器正常工作时的磁通密度接近饱和值，系统故障时电压下降；磁通密度下降，电流互感器正常工作时磁通密度很低，而系统发生短路时一次侧电流增大，使磁通密度大大增加，有时甚至远远超过饱和值，会造成二次输出电流的误差增加。因此，尽量选用不易饱和的电流互感器。什么叫变压器的等值老化原则？正常过负荷能力?答:变压器的额定容量即铭牌容量，其含义是如果在规定的环境温度下，长时间地按这种容量连续运行，就能获得经济合理的效率和具有正常使用年限（约20∽30年）。变压器的负荷能力，则是指在较短时间内所能输出的功率，在一定条件下，它可能超过额定容量。
