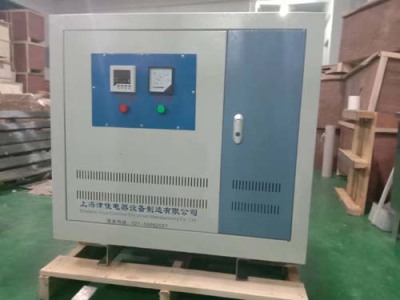

南京三相变压器图片
目前变压器的常用接法有 Y(星形）与 D（角形）两种，配电变压器也有采用 Z 接法的。对高压绕组而言经济;可有中点可以利用；允许直接接地或通过阻抗接地；允许降低中点的缘水平(即分级缘)；可在每相中点处设分接头，分接开关也可位于中点处；允许接单相负载，中点可载流。对大电流低压绕组而言经济；与 Y 接绕组配合使用时可以降低零序阻抗值。允许中点载流的负载且有较低的零序阻抗；可用作接地变压器的接法形工中点；
在日常接触的电子产品中，我们都能发现有一大坨的磁芯元器件，其中就有开关电源的心脏-开关变压器。现在生活里的电子产品，对产品外观超小、超薄的要求越来越苛刻，而作为这些电子产品能量源心脏的高频开关电源，就具有效率高，温度好和体积小等优点。

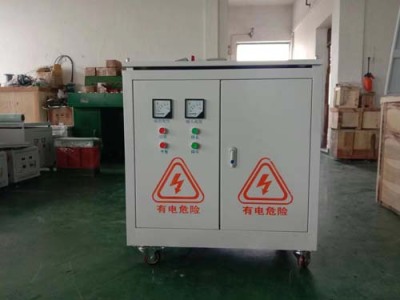

南京三相变压器图片
主变低压侧为什么要采用三角接法？接成三角形是为了消除三次谐波。大量谐波向系统输送，引起电网电压波形畸变。三次谐波的一个重要特点就是同相位，它在三角形侧可以形成环流，从而有效的削弱谐波向系统输送，供电质量。还有零序电流也可以在三角形接线形成环流，因为主变高压侧采用中性点直接接地，低压侧发生故障时，零序电流窜入高压侧，使上级电网零序保护误动作。主变高压侧接星型，是为了降低线路的损耗和减小线路的电流及减少有金属和提高中性点接地等。低压侧接三角型是因三角型有三次谐波衰减作用。低厂变高压侧接三角型就是为了三次谐波进入低压侧，对用电设备的危害。励磁变高压侧接成 Y 型，低压侧接成三角形，原因:高压侧电压为发电机出口电压，励磁变高压侧绕组接成 Y 型，相电压为线电压的 1/√3，变压器高压侧的绕组可以按照相电压做，如果高压侧接成三角形，则变压器高压侧绕组要求按发电机的线电压做，成本增加很多；低压侧接成三角形:励磁变低压侧一般电压较低，大多不超过 1000V，正常运行时，变压器低压侧励磁电流很大，接成三角形，相电流为线电流的 1/√3，绕组导线截面积要小，加工制作较容易，绕组的制造成本可以降低很多。另外，也给 3 次谐波构成回路，起到保护发电机的作用。
南京三相变压器图片
投入空载变压器时会产生励磁涌流，其数值可达额定电流的6-8倍。由于励磁涌流会产生很大的电力，所以做冲击试验又是考核在大的励磁涌流作用下变压器的机械强度以及继电保护是否会误动作。新变压器投入需冲击五次。大修后的变压器需冲击三次。变压器并联运行的条件是什么？答:变压器并联运行满足以下三个条件:并联运行的变压器变比相等；并联运行的变压器短路电压相等；并联运行的变压器绕组接线组别相同；变压器并联运行变比不等有何后果？
