另有电流之比I1/I2=N2/N1电功率P1=P2注意上面的式子只在理想变压器只有一个副线圈时成立，当有两个副线圈时P1=P2P3,U1/N1=U2/N2=U3/N3,电流则须利用电功率的关系式去求,有多个时依此推类。B.变压器的效率:在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η=(P2÷P1)x100%式中η为变压器的效率;P1为输入功率，P2为输出功率.
不计一次、二次绕组的电阻和铁耗，其间耦合系数K=1的变压器称之为理想变压器描述理想变压器的电动势平衡方程式为e1(t)=-N1dφ/dte2(t)=-N2dφ/dt若一次、二次绕组的电压、电动势的瞬时值均按正弦规律变化，又不计铁心损失，根据能量守恒原理可得，由此得出一次、二次绕组电压和电流有效值的关系令K=N1/N2，称为匝比（亦称电压比）。二.变压器的结构简介铁心是变压器中主要的磁路部分。通常由含硅量较高，厚度分别为0.35mm.3mm.27mm，表面涂有缘漆的热轧或冷轧硅钢片叠装而成铁心分为铁心柱和横片俩部分，铁心柱套有绕组，横片是闭合磁路之用,铁心结构的基本形式有心式和壳式两种。绕组是变压器的电路部分，它是用双丝包缘扁线或漆包圆线绕成。变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理:当一次侧绕组上加上电压1时，流过电流1，在铁芯中就产生交变磁通1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势1，2，感应电势公式为:E=4.44fNm
把变压器的副边绕组负载接通后，在副边电路中有电流I2通过，此时，称变压器负载运行。由于副边绕组中电流I2也将在铁芯中产生磁通（即自感应现象），这种磁通对于原边电流所产生的磁通而言，是起去磁作用的，即铁芯中的磁通应为原边、副边绕组中电流产生的磁通的合成。但在外加电压U1和电源频率f不变的条件下，由近似公式:上式中可以看出，合成磁通Φ应基本保持不变。因此，随着I2出现，原边绕组中通过的电流I1将增加，这样才能使得原绕组中的磁通以免体校副绕组的磁通，另一面维持铁芯中的合成磁通保持不变。由此可知，变压器原边电流I1的大小是由副边电流I2的大小来决定的。

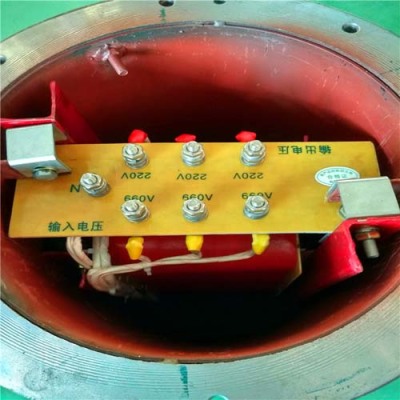

从变压器的设计而言，它是非常简单的组合，其结构主要是由一个铁芯开始，于铁芯上缠绕有一组或以上的线圈，借此增加它的电感量。以双绕组的变压器为例，其中一端线圈绕组作为输入端，以供输入电压之用，称为初级绕组(primary winding)，另一端则作为输出端，以作输出电压用途，并且连接负载，称之为次级绕组(secondary windings)。
