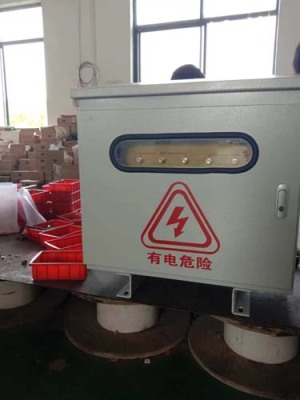

拉萨三相变压器图片
额定电压伏数。分别标明初级线圈的端电压和次级线圈的端电压(不接负载时)值。注意三相变压器的端电压指线电压U线值。额定电流安培数。指在额定容量和允许温升条件下，初级线圈和次级线圈允许长期通过的线电流I线值。电压比。指初级线圈额定电压与次级线圈额定电压之比。接线方式。单相变压器高低压各一组线圈，只供给单相使用，三相变压器则有Y/△式。 除以上技术数据外，还有变压器的额定频率、相数、温升、变压器的阻抗百分比等。
变压器设计有哪些类型？
按相数分有单相和三相变压器
按用途分有电力变压器，专用电源变压器，调压变压器，测量变压器(电压互感器、电流互感器)，小型电源变压器(用于小功率设备)，安全变压器.
按结构分有芯式和壳式两种。线圈有双绕组和多绕组，自耦变压器。
按冷却方式分有油浸式和空气冷却式。
拉萨三相变压器图片
树脂浇注电容式套管这种套管的主缘也是由缘纸和铝箔交替卷绕而成的电容芯子，外面再浇注环氧树脂，成为固体缘套管。这种套管可以用作油-气套管，上部套在GIS的管道内，之间充入SF6气体；下部浸入变压器油中。电力变压器的调压方式变压器的调压方式有无励磁调压和有载调压两种。无励磁调压又称为无载调压，是在变压器停止运行、不带负荷的状态下进行调压；有载调压是在变压器运行中、带负荷的状态下运行调压。无励磁调压的调压装置叫无载分接开关；有载调压的装置叫有载分接开关。
拉萨三相变压器图片
高压侧 Y 接，相电压较低，可以降低为提高缘而付出的成本；低压侧角接，相电流较低，可以降低绕组截面积，降低成本；防三次谐波。在变压器中都希望原、副边有一侧接成三角形，这是为了有一侧可以为三次谐波电流提供回路从而可以感应电势为正弦波，避免产生畸变。而三角形联结的绕组在原边或在副边所起的作用是一样的。但是为了节省缘材料，实际上总是高压侧采用星形接法，低压侧采用三角形接法。因为高压侧在一定线电压下，其相电压仅为线电压的 1/√3，而缘通常按相电压设计，所以用料较少。就是缘层不用包那么厚（否则，圈数相同的情况下导线长度要增加）。相应的来说铁芯不必因为绕组体积而做的大一些。并且主系统为大电流接地系统，也只能采用高压侧星形接线方式。
