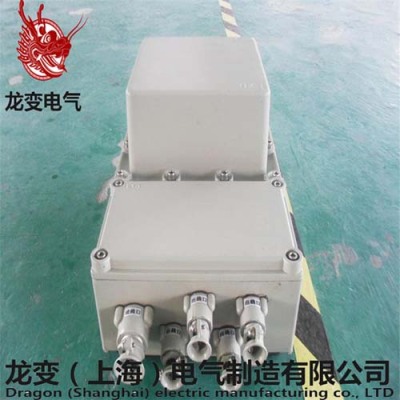

池州防爆矿用变压器型号参数及原理
此变压器工作原理为:当变压器的原绕组施以交变电压u1时，便在原绕组中产生一个交变电流i1，这个电流在铁芯中产生交变磁通Φ，因为原、副绕组在同一个铁芯上，所以当磁通Φ穿过副绕组时，便在变压器副边产生感应电动势e2（即变压电压）。变压器中感应电动势的大小是和线圈的匝数、磁通的大小及电源的频率成正比。在一般的电力变压器中，绕组电阻压降很小，可以忽略不计，因此在原边绕组中可以认为电压U1=E1。由于副边绕组开路，电流I2=0，它的端电压U2与感应电动势E2相等，即U2=E2。所以由上面的原、副边感应电动势公式得:
表面涂有缘漆的热轧或冷轧硅钢片叠装而成铁心分为铁心柱和横片俩部分，铁心柱套有绕组，横片是闭合磁路之用,铁心结构的基本形式有心式和壳式两种。绕组是变压器的电路部分，它是用双丝包缘扁线或漆包圆线绕成。变压器的基本原理是电磁感应原理，现以单相双绕组变压器为例说明其基本工作原理:当一次侧绕组上加上电压1时，流过电流1，在铁芯中就产生交变磁通1，这些磁通称为主磁通，在它作用下，两侧绕组分别感应电势1，2，感应电势公式为:E=4.44fNm
针对电子设备的种类繁多，所需要的电压伏数和所要求输送的功率不同以及安装的位置和整机内部的空间大小小同等特点，变压器的种类和外形也相应不同。常见的电源变压器的外形如图2所示。电源变压器有“口”字形、“日”字形、“C”字形等几种外形。即使同样的外形，其体积大小也不尽相同。如收音机中的电源变压器与电视机或功率放大机中的变压器相比．体积小很多。开关电源变压器是彩电视机开关稳压电源中的重要器件，它是—种脉冲变压器。其作用是进行功率传送，为彩电整机提供所需的电源电压以及实现输入与输出的电隔离。常见开关电源变压器的外形和符号如图3所示。
从变压器的设计而言，它是非常简单的组合，其结构主要是由一个铁芯开始，于铁芯上缠绕有一组或以上的线圈，借此增加它的电感量。以双绕组的变压器为例，其中一端线圈绕组作为输入端，以供输入电压之用，称为初级绕组(primary winding)，另一端则作为输出端，以作输出电压用途，并且连接负载，称之为次级绕组(secondary windings)。
