输入电压作用于一个电容器（C1）。在开关周期的第二部分，电荷从C1传送到第二个电容器C2上。传统的开关电容式转换器的构造是一个反用换流器，其中C2具有一个接地正端，其负端传递负输出电压。经过几个周期之后，通过C2的电压将被施加到输入电压。假设C2上没有负载、开关上没有损耗并且在电容器中没有连续的电阻，则输出电压将正好是输入电压的负数。在现实中，电荷传送的效率（以及由此导致的输出电压的性）取决于开关频率、开关的电阻、电容器的值和连续电阻。一种类似的拓扑结构倍压器使用相同的开关和电容器组，但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率，并且在一些情况下，使用专门的开关次序来产生分数关系（例如3/2）。在各种简单的形式中，开关电容式转换器是不具备稳压功能的。一些新的Naonal半导体开关电容式转换器具有自动调节的增益级别以产生经过稳压的输出；其它开关电容式转换器使用一个内置的低压降产生未经过稳压的输出。

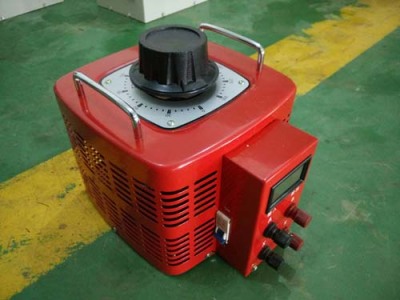

首先介绍下调压器的规格型号的含义里面每个字母所代表的意思，其实只要去产品页面看看，就一目了然:T代表调压器，D代表单相，除此之外，一般的相数还有S，代表三相，G代表干式自冷，C代表接触式（环型），而3K则代表额定容量。这样就可以很明白且直接的了解一款调压器了，不过除了以上的这些参数外，常用字母还有:J:代表经济型，P代表着派生产品。一些常用的技术参数主要有:相数，额定频率，额定输入电压，额定输出电压，额定输入电流等。基本上这些参数一旦确定，都会指定一款调压器。
当输出未加载时，调节器吸收的驱动内部电路的电流称为静态电流。沉默的电流越低，就越强。在功率输出电平上有三个晶体管，其中两个采用达林顿配置，另一个作为电流限制单元，这就是这些调节器的设计方式。连续的CE结加起来，整个调节器的电压降约为2V。这个电压称为电压降，即调节器停止控制的电压。当电压降为0.4V时，你可以找到称为LDOs或低压差调节器的设备，因为它们使用MOSFET开关。三端调节器说得够多了，现在来看看这些细节的实际应用。78XX系列是常见的电压调节器系列。例如，7805是5V调节器，7812是12V调节器。78后面的两个数字反映调节器的输出电压。从3.3V到24V的广泛范围涵盖了输出电压与固定稳压器和愉快的值，如5V，6V，9V，15V和18V可用。在大多数情况下，这一系列的调节器是不错的，他们可以处理高达30V的输入电流和高达1A的输出电流取决于套件。将输入针脚连接到输入电压，将输出针脚连接到需要较低电压的装置上，当然，还要将接地针脚接地。它们容易使用。
调压器有一个主线圈1a和一个辅助线圈1b，两者匝数相等，称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接。构成形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。
