扬州调压器参数及原理
调压器分为:自耦调压器,隔离调压器，油浸式感应调压器，柱式电动调压器和晶闸管调压器五种。调压器的工作方式分手动调压和电动调压。晶闸管调压器又称“晶闸管电力调整器”“可控硅电力调整器”或简称“电力调整器”。“晶闸管”又称“可控硅”（SCR）是一种四层三端半导体器件，把它接在电源和负载中间，配上相应的触发控制电路板，就可以调整加到负载上的电压、电流和功率。

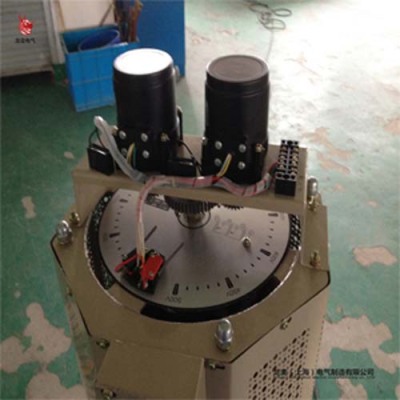

而调压器的结构类似一般线绕式异步，但由于它经常处于制动状态下工作着，因此其作用原理实际上又与变压器作用原理相相似。调压器上装有蜗轮传动机构，借以使转子产生角位移；或使转子制动。当转子的相对角位置改变后，对于单相调压器来说，改变了定子绕组与转子绕组间的交链磁通，使次级绕组感应电势改变；对于三相调压器来说，改变定子绕组与转子绕组上的感应电势相位，并借自耦式线路联接面使输出电压同样获得平滑无级的变化。
输入电压作用于一个电容器（C1）。在开关周期的第二部分，电荷从C1传送到第二个电容器C2上。传统的开关电容式转换器的构造是一个反用换流器，其中C2具有一个接地正端，其负端传递负输出电压。经过几个周期之后，通过C2的电压将被施加到输入电压。假设C2上没有负载、开关上没有损耗并且在电容器中没有连续的电阻，则输出电压将正好是输入电压的负数。在现实中，电荷传送的效率（以及由此导致的输出电压的性）取决于开关频率、开关的电阻、电容器的值和连续电阻。一种类似的拓扑结构倍压器使用相同的开关和电容器组，但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率，并且在一些情况下，使用专门的开关次序来产生分数关系（例如3/2）。在各种简单的形式中，开关电容式转换器是不具备稳压功能的。一些新的Naonal半导体开关电容式转换器具有自动调节的增益级别以产生经过稳压的输出；其它开关电容式转换器使用一个内置的低压降产生未经过稳压的输出。
当外界给一个干扰信号时，则被调参数发生变化，传给测量元件，测量元件发出一个信号与给定值进行比较，得到偏差信号，并被送给传动装置，传动装置根据偏差信号发出位移信号送至调节机构，使阀门动作起来，并向调节对象输出一个调节作用信号克服干扰作用的影响。从中可以看出，自调系统中的一个信号沿着箭头方向前进，又回到原来的起点，从信号的角度来说，这是一个闭环系统。系统的输出参数——被调参数经过测量元件又返回到系统的输入端，这种将输出信号又引回到输入端的做法叫反馈。而且这个反馈信号总是作为负值和给定值比较，因此又被称为负反馈。所以，压力的自调系统总是带有反馈的闭环系统。精选ppt4调压器简介－调压器结构精选ppt5调压器简介－调压器分类自力式调压器:不需要辅助能源而依靠调节介质本身所提供能源进行调节和稳压的调压器。
