压力出口压力的不平衡状态调压器(直接作用式)如果下游用气量增加----->下游压力下降----->阀盘打开感压管通至下游管道压力出口压力指挥器作用式调压器作用原理指挥器的馈给压力调压器耗气孔压力出口压力自力式调压内部构成器特点阀盘的平衡补偿系统1:平衡皮膜(面积等于阀盘的横截面积)出口压力压力Pinlet作用于:1)平衡皮膜的下方.压力出口压力出口压力Poutlet作用于:平衡皮膜的上方.平衡皮膜和阀盘具有相同的横截面积PinX平衡皮膜=PinX阀盘特点调压的内部保护装置2:器保护皮膜和阀口:调的外部取压器压(直接作用式)（外部）感压管通至下游管线4D2D调压的内部取压器(直接作用式)

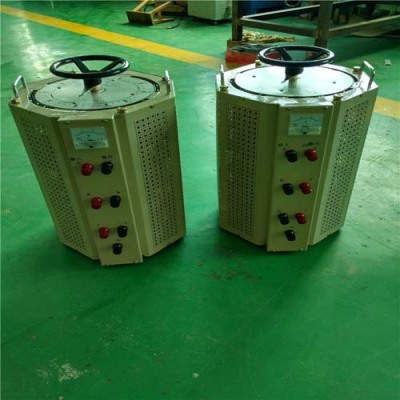

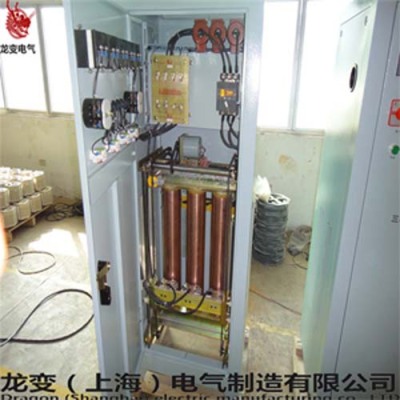

调压器的原理是通过一个在同一铁心上自身短路的动线圈，沿铁心柱上下移动，从而改变另外两个匝数相等而反相串联的线圈的与电压分配，调节输出电压。并且调压器的铁心为“单相单柱两旁轭式”铁心，有时也有“三旁轭式”铁心。
它主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组成。调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室。上气室内有一弹簧，上端连着调节螺盖，下端连着橡皮膜。在上阀盖边沿处有一个直径为0.8毫m的小孔，使上气室与外界相通，此孔形象地称为呼吸孔．下气室中有一个精黄铜制成的杠杆，总长为5cm左右，转动性能灵敏。杠杆右端与橡皮膜中心连接在一起，左端粘着阀垫，紧扣在进气喷嘴上，对喷出的高压石油气产生阻尼作用。此杠杆左右两端离支点距离为左短右长，是不等臂杠杆．其表现特点为:对杠杆右端作用力的微小变化，势必使杠杆左端的作用力产生一个较大的变化。在原理上讲，实现了对力的放大；在效果上讲，增加了对高压气的阻尼作用。
精妙之处，表现在呼吸孔的设计上，是那样*。一是呼吸孔为什么开钻在上阀盖的边沿上？而不是开钻在易于钻孔的其它位置？二是呼吸孔直径为0.8毫m，仅能穿过小号的锈花针，孔径为什么如此之小？小孔开钻在阀盖的边沿上，是为了让它紧靠橡皮膜。如果下气室气压过大，橡皮膜就向上凸起，立刻堵住呼吸孔，了上气室中的空气由呼吸孔向外排出。根据玻意耳特定律可知，被密闭在上气室内一定质量的空气，在体积变小的过程中，其压强不断变大。即是pV=常量．了橡皮膜因上下气压悬殊过大而破损，避免了因膜片破损造成石油气外泄事故的发生。
