潮州调压器厂家推荐
输入电压作用于一个电容器（C1）。在开关周期的第二部分，电荷从C1传送到第二个电容器C2上。传统的开关电容式转换器的构造是一个反用换流器，其中C2具有一个接地正端，其负端传递负输出电压。经过几个周期之后，通过C2的电压将被施加到输入电压。假设C2上没有负载、开关上没有损耗并且在电容器中没有连续的电阻，则输出电压将正好是输入电压的负数。在现实中，电荷传送的效率（以及由此导致的输出电压的性）取决于开关频率、开关的电阻、电容器的值和连续电阻。一种类似的拓扑结构倍压器使用相同的开关和电容器组，但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率，并且在一些情况下，使用专门的开关次序来产生分数关系（例如3/2）。在各种简单的形式中，开关电容式转换器是不具备稳压功能的。一些新的Naonal半导体开关电容式转换器具有自动调节的增益级别以产生经过稳压的输出；其它开关电容式转换器使用一个内置的低压降产生未经过稳压的输出。
调压器顾名思义就是调节电压的，又叫电压调整器，一般用于科研、实验、检测、加热保温、软启动等场合，给负载提供不同的电压，并且电压可以在通电的情况下线性调节。小型调压器都是接触式的，容量一般在30KVA以下，单相220V输入，0-250V输出；三相380V输入，0-420输出。

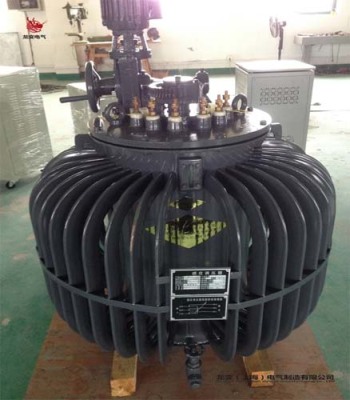

调压器称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接,构成自耦变压器形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。动线圈借传动机构可改变位置，从而可调节输出电压U2。改变动线圈与主线圈、辅助线圈之间的相对位置，则后两线圈的阻抗随之而变，电源电压U1即按阻抗大小分配于主、辅两线圈上。当动线圈与主线圈重合时，主线圈的阻抗为小，而辅助线圈的阻抗为大，这样，U2小；反之，当动线圈重合于辅助线圈时，U2为大。当动线圈自上而下逐渐移动,U2即可从0逐渐增至大值。
可以控制流体的通断和节流;,只取自流体本身的压力差(压力势能)作为操作能源.调压器的基本功能是:在将系统压力维持于某个可接受范围内的同时，还满足下游的流量要求。当流速较低时，调压器阀瓣靠近阀座，缩小通道以限制流量。当需求流量增加时，阀瓣远离阀座，增加其打开程度，增大流量。在理想情况下，调压器应能够在输送所需流量的同时，提供恒定的下游压力。从流体力学的观点看，调压器是一个部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
