感应调压器工作原理和结构与堵转的异步电动机相似,而能量转换关系则类似于自耦变压器。它借助于手轮或伺服电动机等传动机构,使定子和转子之间产生角位移,从而改变定子绕组与转子绕组感应电动势的相位和幅值关系,以达到调节输出电压的目的。感应调压器有三相式和单相式两种。三相感应调压器的结构如图1所示。其转子绕组接成星形,作为原绕组;定子绕组作为副绕组,它的一端和转子绕组连接,另一端接于负载。输出电压妧2为定子和转子回路电动势夌1与夌2之和(忽略漏阻抗压降),即输出电压妧2的幅值为式,为变比。
而调压器的结构类似一般线绕式异步,但由于它经常处于制动状态下工作着,因此其作用原理实际上又与变压器作用原理相相似。调压器上装有蜗轮传动机构,借以使转子产生角位移;或使转子制动。当转子的相对角位置改变后,对于单相调压器来说,改变了定子绕组与转子绕组间的交链磁通,使次级绕组感应电势改变;对于三相调压器来说,改变定子绕组与转子绕组上的感应电势相位,并借自耦式线路联接面使输出电压同样获得平滑无级的变化。

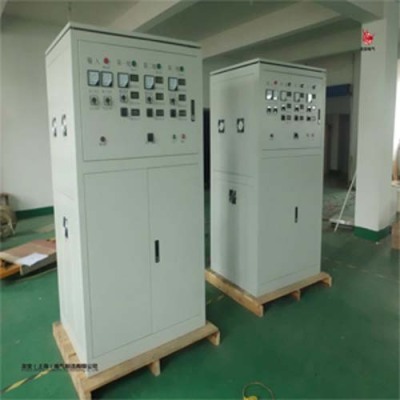

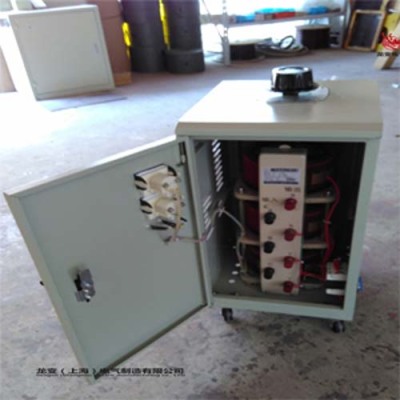

自耦调压器一般都制成自冷、干式。在容量大或使用环境的场合,也有制成油浸自冷式。3个环式单相自耦调压器共轴配装,即可构成三相自耦调压器。调压器结构与原理同变压器相似。它通过一个在同一铁心上自身短路的动线圈,沿铁心柱上下移动,以改变另外两个匝数相等而反相串联的线圈的阻抗与电压分配,调节输出电压。动圈式调压器的接线原理示意。调压器铁心为单相单柱两旁轭式,有时也有三旁轭式。它有一个主线圈1a和一个辅助线圈1b,两者匝数相等,对
调压器有一个主线圈1a和一个辅助线圈1b,两者匝数相等,称地套在铁心柱的上下两半部分,反向串联。主线圈1a和线圈2相互自耦联接。构成形式。线圈3为自身短路的动线圈,套在线圈1a、1b和2的外面。
