如将3个动圈式调压器单元装在同一底座上,并共用一个传动机构,即可按三相接法（一般为Y接法）联成三相动圈式调压器。可以在一定范围内平滑无级地调节输出电压的交流电器。主要类型有感应调压器、自耦调压器和动圈式调压器。感应调压器工作原理和结构与堵转的异步电动机相似，而能量转换关系则类似于自耦变压器。它借助于手轮或伺服电动机等传动机构，使定子和转子之间产生角位移，从而改变定子绕组与转子绕组感应电动势的相位和幅值关系，以达到调节输出电压的目的。感应调压器有三相式和单相式两种。
调压器称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接,构成自耦变压器形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。动线圈借传动机构可改变位置，从而可调节输出电压U2。改变动线圈与主线圈、辅助线圈之间的相对位置，则后两线圈的阻抗随之而变，电源电压U1即按阻抗大小分配于主、辅两线圈上。当动线圈与主线圈重合时，主线圈的阻抗为小，而辅助线圈的阻抗为大，这样，U2小；反之，当动线圈重合于辅助线圈时，U2为大。当动线圈自上而下逐渐移动,U2即可从0逐渐增至大值。

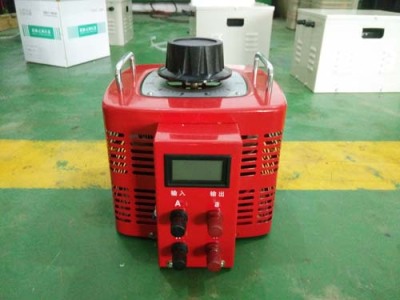

调压器小知识:单相交流调压器500VA,调压范围是0-250V，那只有在250V的时候才是500VA，功率随着电压调节而变化，电压越小，功率也越小。计算方法:电流=500VA/250V=2A（额定大电流2A，电流要乘0.8即1.6A)，那假如调到100V，那功率就是100V*2=200VA。实际使用中，还需要考虑调压器的效率，留好余量（一般至少以20%余量为宜）,0-300V也是这样换算的
调压器就是一个变压装置，它能使经过该装置的电压变得稳定，可以使高的电压变得低，低电压调的稍微高点。有利于保护电器。(电器一般都有个电压区间，如果超过或者低于区间两头数值，对电器使用有很大的危害，会使零部件收损)。
