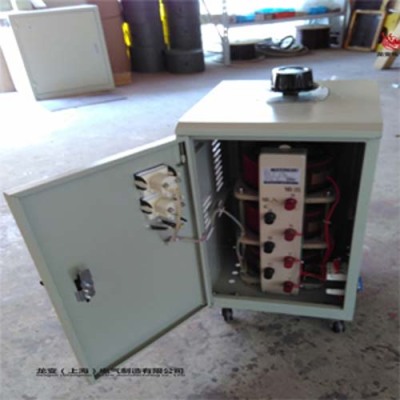

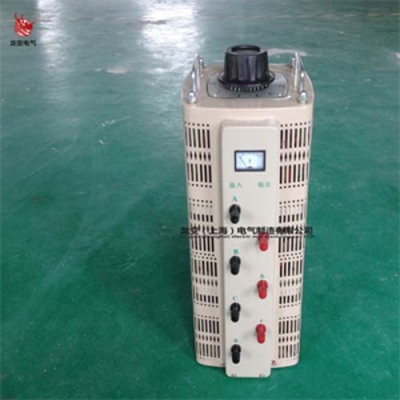

电压调压器其实就是指自耦变压器。工作原理是指:将输入端电压不变，然后从输入线圈上取出一部分电压作为输出，当这个线圈匝数因滑臂在输入线圈上移动而改变时，输出电压也随之改变，从而达到调节输出的目的。
输入电压作用于一个电容器（C1）。在开关周期的第二部分，电荷从C1传送到第二个电容器C2上。传统的开关电容式转换器的构造是一个反用换流器，其中C2具有一个接地正端，其负端传递负输出电压。经过几个周期之后，通过C2的电压将被施加到输入电压。假设C2上没有负载、开关上没有损耗并且在电容器中没有连续的电阻，则输出电压将正好是输入电压的负数。在现实中，电荷传送的效率（以及由此导致的输出电压的性）取决于开关频率、开关的电阻、电容器的值和连续电阻。一种类似的拓扑结构倍压器使用相同的开关和电容器组，但更改了接地连接和输入电压。其它更复杂的变种产品使用附加开关和电容器实现输入电压与输出电压的其它变换比率，并且在一些情况下，使用专门的开关次序来产生分数关系（例如3/2）。在各种简单的形式中，开关电容式转换器是不具备稳压功能的。一些新的Naonal半导体开关电容式转换器具有自动调节的增益级别以产生经过稳压的输出；其它开关电容式转换器使用一个内置的低压降产生未经过稳压的输出。
当外界给一个干扰信号时，则被调参数发生变化，传给测量元件，测量元件发出一个信号与给定值进行比较，得到偏差信号，并被送给传动装置，传动装置根据偏差信号发出位移信号送至调节机构，使阀门动作起来，并向调节对象输出一个调节作用信号克服干扰作用的影响。从中可以看出，自调系统中的一个信号沿着箭头方向前进，又回到原来的起点，从信号的角度来说，这是一个闭环系统。系统的输出参数——被调参数经过测量元件又返回到系统的输入端，这种将输出信号又引回到输入端的做法叫反馈。而且这个反馈信号总是作为负值和给定值比较，因此又被称为负反馈。所以，压力的自调系统总是带有反馈的闭环系统。精选ppt4调压器简介－调压器结构精选ppt5调压器简介－调压器分类自力式调压器:不需要辅助能源而依靠调节介质本身所提供能源进行调节和稳压的调压器。
工作原理和结构与堵转的异步电动机相似，而能量转换关系则类似于自耦变压器。它借助于手轮或伺服电动机等传动机构，使定子和转子之间产生角位移，从而改变定子绕组与转子绕组感应电动势的相位和幅值关系，以达到调节输出电压的目的。感应调压器有三相式和单相式两种。调压器三相感应调压器的结构如图1所示。其转子绕组接成星形,作为原绕组;定子绕组作为副绕组,它的一端和转子绕组连接,另一端接于负载。输出电压妧2为定子和转子回路电动势夌1与夌2之和(忽略漏阻抗压降)，即输出电压妧2的幅值为式，为变比。
