宁夏调压器型号规格
可以控制流体的通断和节流;,只取自流体本身的压力差(压力势能)作为操作能源.调压器的基本功能是:在将系统压力维持于某个可接受范围内的同时，还满足下游的流量要求。当流速较低时，调压器阀瓣靠近阀座，缩小通道以限制流量。当需求流量增加时，阀瓣远离阀座，增加其打开程度，增大流量。在理想情况下，调压器应能够在输送所需流量的同时，提供恒定的下游压力。从流体力学的观点看，调压器是一个部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。
它主要由手轮、进气管、上阀盖、下阀盖、橡皮膜、进气喷嘴、阀垫、一个小杠杆、出气管等零部件组成．调压器中间是一块圆形的橡皮膜，它把调压器分为上下两个气室。上气室内有一弹簧，上端连着调节螺盖，下端连着橡皮膜。在上阀盖边沿处有一个直径为0.8毫m的小孔，使上气室与外界相通，此孔形象地称为呼吸孔。下气室中有一个精黄铜制成的杠杆，总长为5cm左右，转动性能灵敏。杠杆右端与橡皮膜中心连接在一起，左端粘着阀垫，紧扣在进气喷嘴上，对喷出的高压石油气产生阻尼作用。此杠杆左右两端离支点距离为左短右长，是不等臂杠杆。其表现特点为:对杠杆右端作用力的微小变化，势必使杠杆左端的作用力产生一个较大的变化。在原理上讲，实现了对力的放大；在效果上讲，增加了对高压气的阻尼作用。

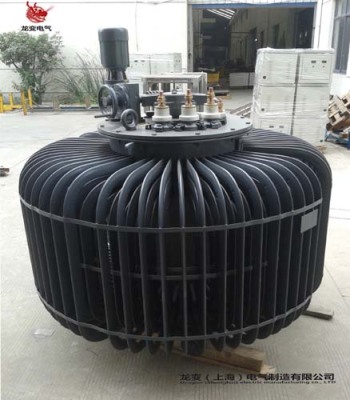

调压器称地套在铁心柱的上下两半部分，反向串联。主线圈1a和线圈2相互自耦联接,构成自耦变压器形式。线圈3为自身短路的动线圈，套在线圈1a、1b和2的外面。动线圈借传动机构可改变位置，从而可调节输出电压U2。改变动线圈与主线圈、辅助线圈之间的相对位置，则后两线圈的阻抗随之而变，电源电压U1即按阻抗大小分配于主、辅两线圈上。当动线圈与主线圈重合时，主线圈的阻抗为小，而辅助线圈的阻抗为大，这样，U2小；反之，当动线圈重合于辅助线圈时，U2为大。当动线圈自上而下逐渐移动,U2即可从0逐渐增至大值。

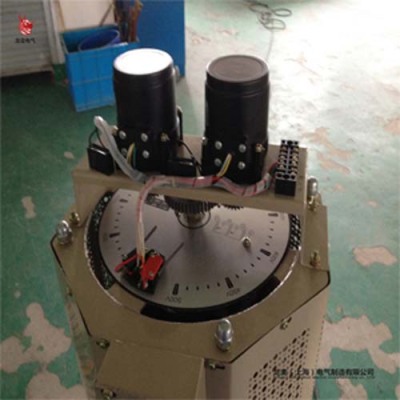

调压器的内部结构类似于线绕式的异步电动机，由于它经常处于制动状态下工作者，所以在原理上和变压器的作用原理相似。简单来说调压器是需要手动调节的（当然电源适配器除外），当供给电压低于我们的用电需求时就手动加压，而当供给电压高于我们的用电需求时就降压。
