调压器简介－每个方块表示组成系统的一个环节，两个环节之间用一条带有箭头的线条表示其相互关系，线条上的文字表示相互间的作用信号，箭头表示信号的方向。调压器出口压力在此自调系统中称为被调参数，被调参数就是调节对象的输出信号。引起被调参数变化的因素就是用气量及压力的改变，统称为干扰作用，这就是作用于调节对象的输入信号。通过调节机构的流量就是作用于调节对象并实现调节作用的参数，常称为调节参数。

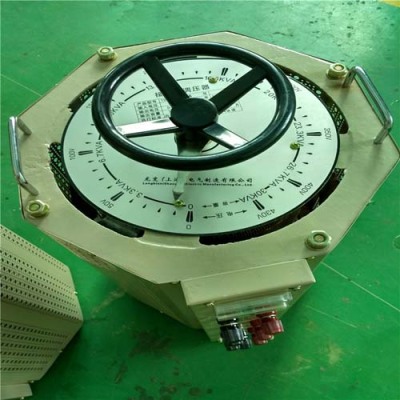

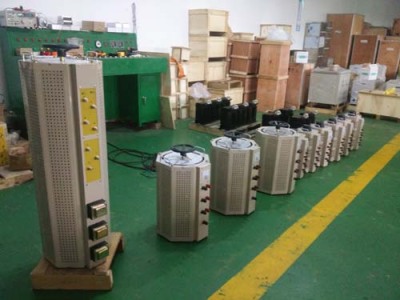

自耦调压器实质上是一种电压可连续调节的自耦变压器。其铁心有环式与柱式两种。柱式铁心与一般变压器相似,用硅钢片叠成;环式铁心则用硅钢带卷成。20kVA及以下的小容量自耦调压器,多选用环式铁心；容量超过20kVA者多采用柱式铁心。在环式自耦调压器的结构中，绕组用缘铜线单层绕在环式铁心上。线圈部分表面磨去缘层而成光滑平面，用电化石墨做成的电刷与它相接触。电刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于10A者,有用两个或多个电刷并联的。
自耦调压器使用要注意什么事项待电动机启动后，再使电动机与自耦变压器脱离，从而在全压下正常运动。采用自耦变压器降压启动，电动机的启动电流及启动转矩与其端电压的平方成比例降低，相同的启动电流的情况下能获得较大的启动转矩。自耦降压起动电路不能频繁操作，如果启动不成功，第二次起动应间隔几分钟以上，连续两次起动后，应少半小时后再次启动运行，这是为了自耦变压器绕组内启动电流太大而发热损坏自耦变压器的缘。
调压器的内部结构类似于线绕式的异步电动机，由于它经常处于制动状态下工作者，所以在原理上和变压器的作用原理相似。简单来说调压器是需要手动调节的（当然电源适配器除外），当供给电压低于我们的用电需求时就手动加压，而当供给电压高于我们的用电需求时就降压。
